無紙記錄儀

■功能特點

★7英寸800*480點陣寬屏TFT高亮度彩色圖形或藍底白字液晶顯示，LED背光、畫面清晰、寬視角。
★全中文人機界面，操作使用極其簡單，組態簡便可靠，軟件密碼鎖保證組態安全
★采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間≤0.3S，實時檢測、
  顯示、記錄、報警；提供二、四、六、十二、十六、二十四路6種數顯畫面供用戶選擇
★全隔離萬能輸入，每個通道信號切換無需跳線，可通過軟件組態更改信號類型
★全新T6輸入法，支持漢字拼音輸入，數字、英文、特殊符號等選擇輸入
★外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要
★標準串行通訊接口，支持ModBus-RTU通訊協議
★10M Ethernet 標準RJ45接口，支持ModBus-TCP通訊協議
★配備標準USB2.0接口，U盤支持FAT、FAT32格式，歷史數據轉存快捷方便，最大可支持8G容量
★支持SD卡擴展功能，SD卡支持FAT、FAT32格式，延長數據記錄時間，最大可支持8G容量
★用大容量FLASH閃存芯片保存設置參數和歷史數據，斷電后數據可永久保存
★全鋁密封外殼，保證儀表在惡劣環境中正常工作

技術參數/Technical parameters-------------------------------------------------------◆◆

■主要技術指標

1.輸入信號：最多12通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電
  壓大于500VAC。
2.信號類型：
  標準電壓信號： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
  標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
  毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
  熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
  熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
  線性電阻信號：0～400Ω；
3.精度：±0.2％FS。
4.采樣周期：1秒。
5.存儲容量：內部Flash存儲器容量64M Byte。
6.記錄時間：12通道，64M Byte容量。

  存儲長度（不斷電連續記錄）的計算：
  24天（間隔1秒時）- 5825天（間隔240秒時）
  計算公式：記錄時間（天）=
  （注：通道數的計算：程序?qū)⑼ǖ罃?shù)劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大
  的數作為計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算）
7.模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、
  1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制）。
8.報警輸出：最多18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
9.配電：變送器配電電源，額定電壓24VDC，最大電流250mA。
10.通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
11.供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；最大功耗：20VA。
12.工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。

■儀表選型

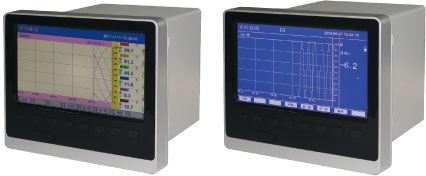

HY-C81□-□-□-□-□-□ 12路彩色無紙記錄儀
 ① ② ③ ④ ⑤ ⑥

HY-C81□B-□-□-□-□-□ 12路藍屏無紙記錄儀

   ①  ② ③ ④ ⑤ ⑥

備注：
模擬輸出通道數+繼電器輸出通道數≤18
